减压稳压阀(又名减压阀),减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式本类阀门在管道中一般应当水平安装。

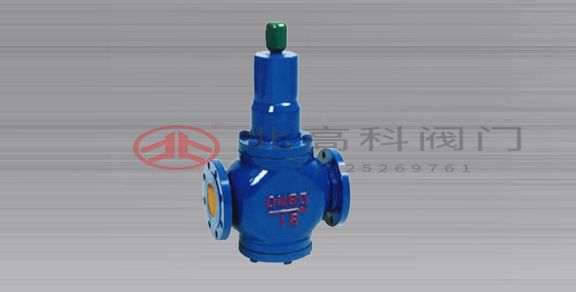

一、YW42F/X减压稳压阀产品概述
YW42X减压稳压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压稳压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。本产品特别适用于水和空气等介质。
二、YW42F/X减压稳压阀零件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀 体 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF8M | CF3M |
3 | 底 盖 | WCB | CF8 | CF8M | CF3M |
4 | 阀 座 | 304 | 304 | 316 | 316L |
5 | 阀 瓣 | 304 | 304 | 316 | 316L |
6 | 活 塞 | 304 | 304 | 316 | 316L |
7 | 膜 片 | NBR | NBR | NBR | NBR |
8 | 调节弹簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 阀座弹簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、YW42F/X减压稳压阀性能规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
最高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
出口压力范围(MPa) | 0.08~0.8 | 0.1~1.0 | 0.2~1.6 |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | ||
结构长度 | JB/T 2205-2013 减压阀 结构长度 | ||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | ||
压力试验 | GB/T 13927-2008 工业阀门 压力试验 | ||
性能试验 | GB/T 12245-2006 减压阀 性能试验方法 | ||
四、YW42F/X减压稳压阀外形尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||
L | F | H | ||
1.6 | 20 | 160 | 85 | 220 |
25 | 180 | 100 | 240 | |
32 | 200 | 100 | 245 | |
40 | 220 | 105 | 260 | |
50 | 250 | 105 | 260 | |
65 | 280 | 105 | 260 | |
80 | 310 | 160 | 280 | |
100 | 350 | 160 | 380 | |
125 | 400 | 200 | 500 | |
150 | 450 | 200 | 500 | |
200 | 500 | 260 | 650 | |
2.5 | 20 | 160 | 85 | 230 |
25 | 180 | 100 | 265 | |
32 | 200 | 100 | 265 | |
40 | 220 | 105 | 270 | |
50 | 250 | 110 | 280 | |
65 | 280 | 115 | 285 | |
80 | 310 | 310 | 410 | |
100 | 350 | 360 | 420 | |
五、YW42F/X减压稳压阀结构图
<
<
<
<
<
<
<
<
<
<
