Y系列减压稳压阀分为Y110减压稳压阀Y416减压稳压阀，由于采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。
在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。

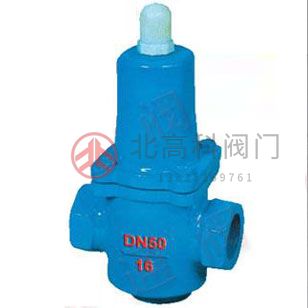

一、Y110X减压稳压阀产品概述
Y110X减压稳压阀是一种由阀体、阀盖、弹簧罩、主阀弹簧、活塞、O型圈、密封垫、调节弹簧和膜片等组成的常开型弹簧膜片式压力调节阀，其阀后出口压力通过压力反馈机构传到橡胶膜片下的阀芯上，使阀瓣和截流口保持相应位置，当达到调定值时，截流口关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯，又打开了截流口进行增压，保证阀后压力不超过调定值。由于进口压力作用面与出口压力作用面为1:10，阀后0.1MPa的力可以平衡阀前1.0MPa的力，故具有稳压作用。
本产品阀体进出口两端为螺纹接口，适用于与管道或管道配件、附件直径小于等于DN50直接连接，大于DN50的建议选用Y410X或Y416X法兰连接活塞型减压稳压阀。
二、Y110X减压稳压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 阀 体 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 阀 盖 | HT200 | QT450 | WCB | CF8 | CF8M |
3 | 弹 簧 罩 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 主阀弹簧 | 50CrVA | 50CrVA | 50CrVA | 06Cr19Ni10 | 06Cr19Ni10 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
7 | 密 封 垫 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 调节弹簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 膜 片 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 |
三、Y110X减压稳压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
进口压力(MPa) | — | ＜1.2 | ＜1.6 |
出口压力(MPa) | — | DN＜50时0.1-1.0 | DN＜50时0.15-1.2 |
出口压力调节范围(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | ||
螺纹标准 | GB/T 7306.1~7306.2-2000等 | ||
检验试验 | GB/T 12245-2006 减压阀 性能试验方法 | ||
适用介质 | 空气或非腐蚀性液体 | ||
工作温度 | 0℃~100℃ | ||
四、Y110X减压稳压阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||
L | H1 | H2 | G | ||
1.0-2.5 | 15 | 100 | 135 | 41 | 1/2" |
20 | 100 | 135 | 41 | 3/4" | |
25 | 120 | 152 | 45 | 1" | |
32 | 150 | 180 | 53 | 1 1/4" | |
40 | 150 | 196 | 56 | 1 1/2" | |
50 | 180 | 201 | 58 | 2" | |
五、Y110X减压稳压阀主要结构图
<
<
<
<
<
<
<
<
<
<
