阀门利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。

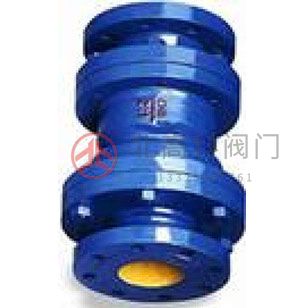

一、Y43X固定比例式减压阀产品概述
Y43X固定比例式减压阀主要由阀体、阀盖、缸套和活塞等部件组成，其阀体两端有用于连接的法兰或螺纹接口，可与管道或管道配件、附件直接连接。该阀活塞是活动部件，在阀体内作直线运动，活塞后端受水面为活塞前端受水面的整数倍，因而阀后压力与阀前压力之比，按面积定比例降低。本产品材料一般选用铸铁、铸钢、铸铜或不锈钢等，采用铸铁或铸钢时，为便於活塞能灵活运行，在铸件内壁衬铜。
我厂生产的Y43X分体型比例式减压阀减压比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根据用户的要求设计特殊的减压比。
二、Y43X固定比例式减压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 阀 盖 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
3 | 阀 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
4 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | 缸 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、Y43X固定比例式减压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
压力误差 | ≤8％ | ||
最小开启压力 | 减压比2:1时为0.2MPa；减压比3:1时为0.3MPa。 | ||
设计制造 | GB/T 21386-2008 比例式减压阀 | ||
法兰标准 | GB/T 17241.6-2008、GB/T 15530.1-2008、JB/T 79-2015、GB/T 9113-2010等 | ||
检验试验 | GB/T 21386-2008 比例式减压阀 | ||
适用介质 | 水或物理性质类似于水的介质 | ||
工作温度 | 0℃~100℃ | ||
四、Y43X固定比例式减压阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |
L | H | ||
1.0-2.5 | 25 | 232 | — |
32 | 246 | — | |
40 | 256 | — | |
50 | 270 | — | |
65 | 306 | — | |
80 | 320 | — | |
100 | 340 | — | |
125 | 400 | — | |
150 | 429 | — | |
200 | 358 | — | |
五、Y43X固定比例式减压阀主要结构图
<
<
<
<
<
<
<
<
<
<
