减压稳压阀(又名减压阀),减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

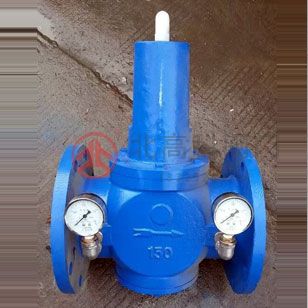

一、Y416X减压稳压阀产品概述
Y416X减压稳压阀是一种由阀体、阀盖、阀座、阀杆、活塞套、橡胶膜片、弹簧罩和调节弹簧等零部件组成的隔膜式或活塞式可调节型减压阀，其阀后出口压力可在投入使用前根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前进口压力及流量的变动而改变。
Y416X减压稳压阀由于采用了阀后压力反馈机构，工作中不但减静压而且可减动压，既可水平安装，也可垂直安装，在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。本产品性能可靠，安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。
二、Y416X减压稳压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 阀 体 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 阀 盖 | HT200 | QT450 | WCB | CF8 | CF8M |
3 | 弹 簧 罩 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 阀 杆 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
6 | 缸 套 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
7 | 密 封 垫 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 调节弹簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 膜 片 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 |
三、Y416X减压稳压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
进口压力(MPa) | — | ＜1.2 | ＜1.6 |
出口压力(MPa) | — | DN＜50时0.1-1.0 DN＞50时0.2-1.0 | DN＜50时0.15-1.2 DN＞50时0.25-1.2 |
出口压力调节范围(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | ||
法兰标准 | GB/T 17241.6、JB/T 79、GB/T 9113、ANSI B16.5等 | ||
检验试验 | GB/T 12245-2006 减压阀 性能试验方法 | ||
适用介质 | 空气或非腐蚀性液体 | ||
工作温度 | 0℃~100℃ | ||
四、Y416X减压稳压阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |
L | H | ||
1.0-2.5 | 15 | 108 | 105 |
20 | 117 | 105 | |
25 | 127 | 115 | |
32 | 140 | 120 | |
40 | 165 | 165 | |
50 | 203 | 165 | |
65 | 216 | 190 | |
80 | 241 | 250 | |
100 | 292 | 274 | |
125 | 330 | 350 | |
150 | 356 | 368 | |
200 | 495 | 395 | |
250 | 622 | 433 | |
300 | 698 | 475 | |
350 | 787 | 520 | |
400 | 914 | 570 | |
五、Y416X减压稳压阀主要结构图
<
<
<
<
<
<
<
<
<
<
