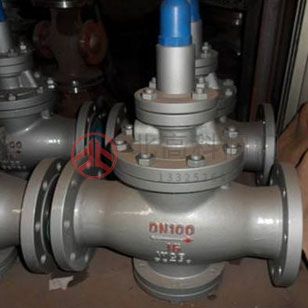

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
性能
(1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
一、200P减压阀产品概述
200P减压阀是一种由阀体、阀瓣、滤网、O型圈、弹簧压盖和弹簧等组成的直接作用式可调减压阀，其采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其他清水系统中，该阀在一定流水范围内可控制阀门出口压力为一相对固定值。
200P减压阀为内螺纹连接，具有体型小巧，易于安装等特点，其附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。
二、200P减压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀 体 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
2 | 阀 瓣 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
3 | 弹簧压盖 | 304 | 304 | 316 | 316L |
4 | 滤 网 | 304 | 304 | 316 | 316L |
7 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 弹 簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、200P减压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 |
壳体试验压力(MPa) | 1.5 | 2.4 |
高压液密封试验压力(MPa) | 1.1 | 1.76 |
低压气密封试验压力(MPa) | 0.6 | 0.6 |
最高流速(m/s) | 6 | 6 |
减压范围(MPa) | ≤0.7 | ≤0.7 |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | |
螺纹标准 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | |
检验试验 | GB/T 12245-2006 减压阀 性能试验方法 | |
适用介质 | 空气或非腐蚀性液体 | |
工作温度 | 0℃~100℃ | |
四、200P减压阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||
L | H | H1 | ||
1.0-1.6 | 15 | 112 | 170 | 130 |
20 | 112 | 183 | 130 | |
25 | 135 | 189 | 143 | |
32 | 165 | 242 | 195 | |
40 | 192 | 273 | 222 | |
50 | 231 | 307 | 252 | |
65 | 260 | 282 | 210 | |
五、200P减压阀主要结构图
<
<
<
<
<
<
<
<
<
<
