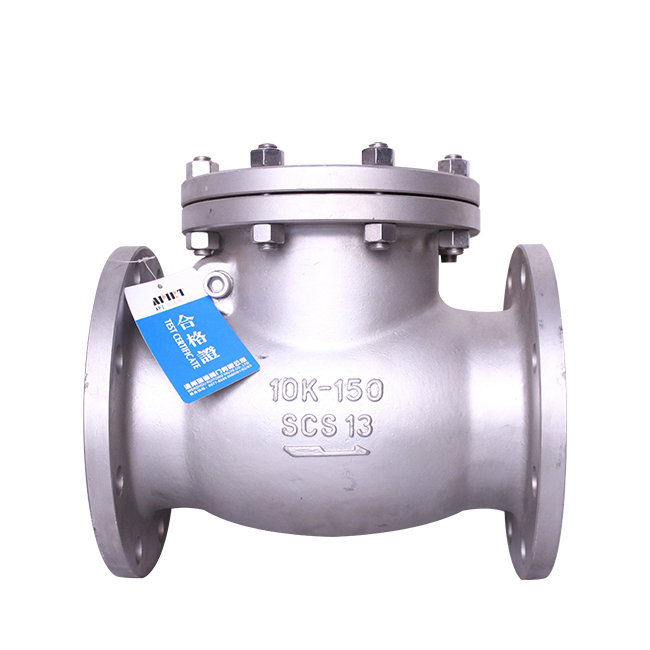

日标法兰止回阀产品简述：
旋启式法兰止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。旋启式法兰止回阀适用介质为：水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
日标法兰止回阀产品特点：
旋启式法兰止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升到超过主系统压力的辅助系统提供补给的管路上.旋启式法兰止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。 止回阀适用介质为：水、油品、蒸汽、酸性介质等。
日标旋启式止回阀概述
结构长度Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
日标旋启式止回阀10K规格主要尺寸和重量
设计与制造Design and Manufacture | 结构长度Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2074 B2084 | JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
主要特点： Chief features：
1.中法兰螺栓连接 1.Bolted bonnet
2.水平和垂直管线适用 2.For horizontal or vertical lines
3.旋启式或升降式阀瓣 3.Swing or lift type disc
4.标准法兰连接 4.Flanged ends
结构长度 Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
10K 规格主要尺寸和重量 Size Main Dimensions ａnd Weight J41H （Y W F）
标准 STD
设计与制造 Design ａnd Manufacture | 结构长度 Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2074 B2084 | JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
10K 规格主要尺寸和重量 Size Main Dimensions ａnd Weight J41H （Y W F）
DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W（kg） |
50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-19 | 165 | 165 | 17 |
65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-19 | 175 | 175 | 25 |
80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-19 | 190 | 190 | 29 |
100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-19 | 215 | 215 | 50 |
150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-23 | 265 | 265 | 85 |
200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-23 | 320 | 320 | 150 |
250 | 10 | 622 | 400 | 355 | 325 | 24 | 12-25 | 365 | 365 | 240 |
300 | 12 | 698 | 445 | 400 | 370 | 24 | 16-25 | 415 | 415 | 35 |
350 | 14 | 787 | 490 | 445 | 415 | 26 | 16-25 | 460 | 460 | 460 |
400 | 16 | 864 | 560 | 510 | 475 | 28 |

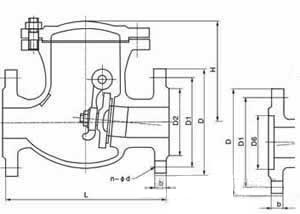

旋启式止回阀H44W结构图:
<
<
<
<
<
<
<
<
<
<
