水用减压阀：（又名减压阀）（支管减压阀）（干管减压阀）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内·根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。
结构特点
1、采用直接作用活塞式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
2、耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。
3、出口压力精密可调1~5.5bar，在一般场合下，可以认为出口压力不管进口压力的影响。
4、极佳的水力特性，压力损失小，减压比可达10：1以上。
5、可满足多种减压要求，特别适用于支路减压阀系统。

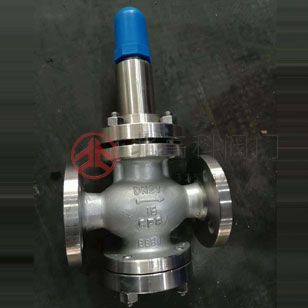

一、Y42X水用减压阀产品概述
Y42X水用减压阀是一种由阀体、阀盖、阀座、阀瓣、活塞、膜片和调节弹簧等部件组成，适用于工作介质为水或非腐蚀性液体的管道用，并利用膜片作敏感元件直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能，保护阀后设备正常运行的直接作用式弹簧薄膜式减压阀。其在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备，也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，具有性能稳定、结构紧凑、造型新颖、使用寿命长等特点，特别适合安装在工作温度0℃-100℃的水、空气、油品和非腐蚀液体管路上。
二、Y42X水用减压阀零件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀 体 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF8M | CF3M |
3 | 下 盖 | WCB | CF8 | CF8M | CF3M |
4 | 阀 座 | 2Cr13 | 304 | 316 | 316L |
5 | 阀 瓣 | 2Cr13 | 304 | 316 | 316L |
6 | 阀 杆 | 2Cr13 | 304 | 316 | 316L |
7 | 缸 套 | 2Cr13 | 304 | 316 | 316L |
8 | 活 塞 | 2Cr13 | 304 | 316 | 316L |
9 | 密 封 圈 | NBR | NBR | NBR | NBR |
10 | 膜 片 | NBR | NBR | NBR | NBR |
11 | 调节弹簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、Y42X水用减压阀性能规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
最高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
出口压力范围(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
设计制造 | GB/T 12244-2006 减压阀 一般要求 | ||
结构长度 | JB/T 2205-2013 减压阀 结构长度 | ||
法兰标准 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等 | ||
压力试验 | GB/T 13927-2008 工业阀门 压力试验 | ||
性能试验 | GB/T 12245-2006 减压阀 性能试验方法 | ||
四、Y42X水用减压阀外形尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||
L | H | H1 | ||
1.0-2.5 | 15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 | |
25 | 180 | 285 | 110 | |
32 | 200 | 285 | 110 | |
40 | 220 | 320 | 120 | |
50 | 250 | 320 | 120 | |
65 | 280 | 335 | 140 | |
80 | 310 | 425 | 165 | |
100 | 350 | 445 | 185 | |
125 | 400 | 590 | 225 | |
150 | 450 | 625 | 260 | |
200 | 500 | 680 | 280 | |
250 | 650 | 855 | 335 | |
300 | 800 | 935 | 385 | |
350 | 850 | 1015 | 430 | |
400 | 900 | 1095 | 455 | |
450 | 900 | 1165 | 500 | |
500 | 950 | <span style="font-weight: normal; font-style: normal; font-size: 12px; | ||
<
<
<
<
<
<
<
<
<
<
