阀门利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
一、YB13X内螺纹比例式减压阀产品概述

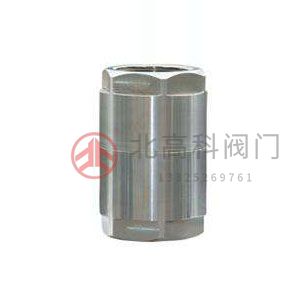

YB13X内螺纹比例式减压阀是一种由阀体、阀座、导流盖和活塞等组成的等比例减低流经介质压力的调节阀，其阀体两端有用于连接的螺纹接口，可与管道或管道配件、附件直接连接。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。本产品通常用于高层建筑、泵站及消防系统，既能减动压也可减静压，减压比例精确。
我厂生产的YB13X比例式减压阀参考减压比有2：1、3：1、4：1、5：1、3：2、5：2、4：3等，如用户有特殊要求，亦可根据用户的需求设计成特定的减压比。本产品结构简单，外形美观、质量可靠，比例准确，工作平稳，性能可靠。
二、YB13X内螺纹比例式减压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 阀 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
3 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
4 | 限 位 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、YB13X内螺纹比例式减压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
压力误差 | ≤8％ | ||
最小开启压力 | 减压比2:1时为0.2MPa；减压比3:1时为0.3MPa。 | ||
设计制造 | GB/T 21386-2008 比例式减压阀 | ||
螺纹标准 | GB/T 7306.1~7306.2-2000等 | ||
检验试验 | GB/T 21386-2008 比例式减压阀 | ||
适用介质 | 水或物理性质类似于水的介质 | ||
工作温度 | 0℃~100℃ | ||
四、YB13X内螺纹比例式减压阀主要外型尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||
L | D | G | ||
1.0-2.5 | 15 | 80 | 50 | 1/2" |
20 | 80 | 50 | 3/4" | |
25 | 90 | 54 | 1" | |
32 | 100 | 60 | 1 1/4" | |
40 | 110 | 68 | 1 1/2" | |
50 | 120 | 80 | 2" | |
65 | 140 | 104 | 2 1/2" | |
五、YB13X内螺纹比例式减压阀主要结构图
<
<
<
<
<
<
<
<
<
<
