13H/Y内螺纹高灵敏度蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。

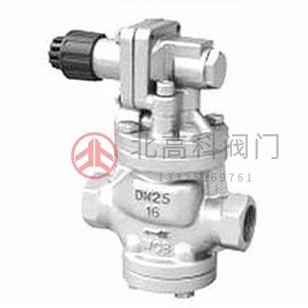

一、YG13H内螺纹高灵敏度蒸汽减压阀产品概述
YG13H内螺纹高灵敏度蒸汽减压阀是一种适用于蒸汽管路系统或工作介质为气体、液体等的管道用，且结构上导阀采用横向调节型，具有高精度、高灵敏性、高稳定性等特点的高灵敏度大活塞式减压阀。本产品是我厂在消化和吸收了国外先进技术的基础上研发的，常用规格G1/2~2''，PN1.0~2.5MPa。
YG13H内螺纹高灵敏度蒸汽减压阀结构形式和功能特点与YG43H法兰连接高灵敏度蒸汽减压阀完全相同，其连接方式为内螺纹，由主阀和导阀两部分组成，主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零部件组成，导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零部件组成。本产品适合安装在小口径管道。
二、YG13H内螺纹高灵敏度蒸汽减压阀零件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀 体 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF8M | CF3M |
3 | 底 盖 | WCB | CF8 | CF8M | CF3M |
4 | 阀 座 | 2Cr13 | 304 | 316 | 316L |
5 | 阀 瓣 | 2Cr13 | 304 | 316 | 316L |
6 | 缸 套 | ZCuAl10Fe3 | 304 | 316 | 316L |
7 | 活 塞 | ZCuAl10Fe3 | 304 | 316 | 316L |
8 | 导 阀 座 | 2Cr13 | 304 | 316 | 316L |
9 | 导 阀 瓣 | 2Cr13 | 304 | 316 | 316L |
10 | 膜 片 | PH15-7Mo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
11 | 活 塞 环 | PPL | PPL | PPL | PPL |
12 | 主阀弹簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
13 | 导阀弹簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
14 | 调节弹簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、YG13H内螺纹高灵敏度蒸汽减压阀性能规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
最高进口压力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
出口压力范围(MPa) | 0.04~0.6 | 0.04~1.0 | — | — |
最小压差(MPa) | 0.05 | 0.07 | — | — |
设计制造 | GB/T 12244-2006、GB/T 12246-2006 | |||
结构长度 | JB/T 2205-2013 减压阀 结构长度 | |||
螺纹尺寸 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | |||
压力试验 | GB/T 13927-2008 工业阀门 压力试验 | |||
性能试验 | GB/T 12245-2006 减压阀 性能试验方法 | |||
四、YG13H内螺纹高灵敏度蒸汽减压阀外形尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||
L | H | H1 | G | ||
1.0-2.5 | 15 | 140 | 160 | 65 | 1/2" |
20 | 140 | 160 | 65 | 3/4" | |
25 | 160 | 168 | 68 | 1" | |
32 | 180 | 185 | 75 | 1 1/4" | |
40 | 200 | 185 | 78 | 1 1/2" | |
50 | 230 | 193 | 88 | 2" | |
五、YG13H内螺纹高灵敏度蒸汽减压阀结构图
<
<
<
<
<
<
<
<
<
<
