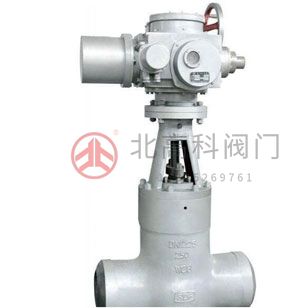

北高科集团生产的Z960Y-P54 100V 140V 170V 高温高压电站闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃(其中P57170V工作温度为570℃)的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
产品结构特点：
1、设计制造按JB/T3595等标准，可与国产设备配套使用。
2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
产品性能参数：
产品型号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | |
强度试验 | 密封试验/上密封实验 | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | 水、蒸汽 |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | 蒸汽 |
产品主要零件材料：
零件名称 | 材料牌号 | ||
阀体 | WCB | WC6 | WC9 |
阀板 | WCB | WC6 | WC9 |
阀盖 | 25 | 12Cr1Mo1VA | |
阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | |
阀座 | 25 | 12Cr1Mo1VA | |
密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 |
填料 | 增强柔性石墨 | ||
支架 | WCB | WCB或WC6 | |
阀杆螺母 | 45(ZCuZn25A16Fe3Mn3) | ||
四开环 | 1Cr13 | 20Cr1MoVA |
|
产品主要尺寸：
公称通径DN Nominal diameter | 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions | 电动装置Electric dewice | 重量(kg)Weight | ||||
d | L | H | L1 | L2 |
|
| |
Z960Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z960Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z960Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z960Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 |
| DZW500 | 2834 |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 |
| DZWC-4 | 5591 |
<
<
<
<
<
<
<
<
<
<
